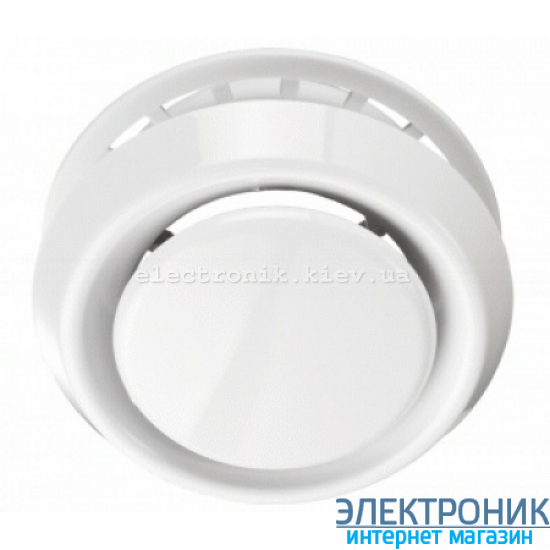

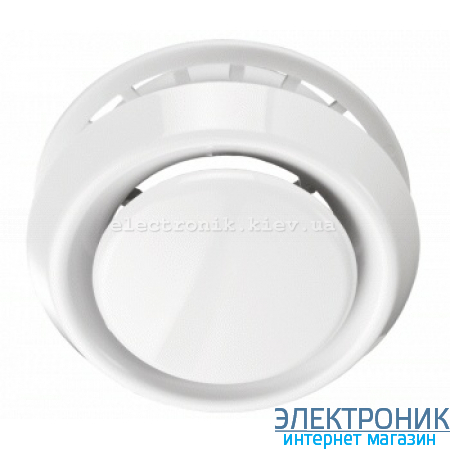

Анемостат Вентс А 125 ВРФ используется для распределения воздуха непосредственно в помещение. Подходит как для приточных систем вентиляции, так и для вытяжных. Устанавливается в подвесной (подшивной) потолок, иногда в стену. Удобство использования анемостата обусловлено возможностью регулировки расхода воздуха, который проходит через воздухораспределитель. Регулировать расход воздуха можно за счет вращения внутренней части тарельчатого клапана, таким образом изменяется "живое сечение" и расход воздуха.

Материал

Изготавливается из АБС-пластика или полистирола. Материал долговечен, устойчив к воздействию солнечных лучей, ударопрочен.

Как монтировать

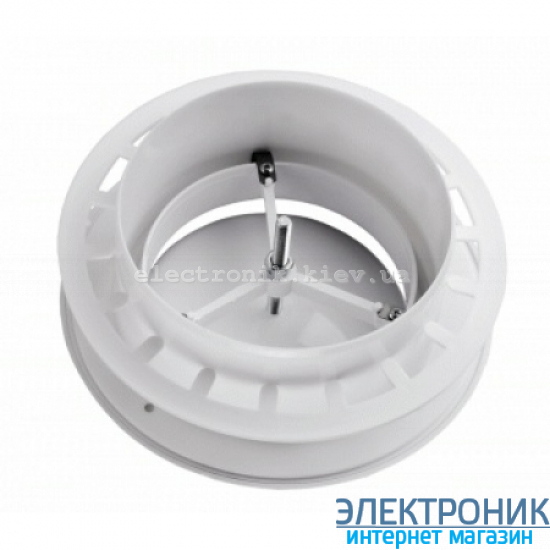

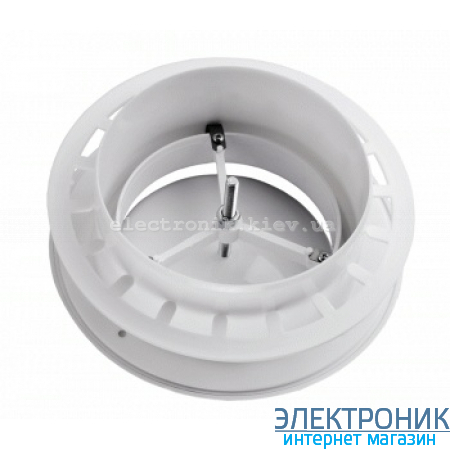

Анемостат подсоединяется патрубком к воздуховоду соответствующего диаметра. К потолку монтаж осуществляется при помощи распорных пластин и монтажного фланца, размещенных на внутренней части. Распорные лапки держат анемостат в подвесном потолке, фланец позволяет плотно прижать корпус анемостата к материалу подвесного потолка.

Размеры анемостата А 125 ВРФ

Расход воздуха и потеря давления

Диаграмма отображает потерю давления на анемостате при определенном зазоре S (мм) между центральной частью анемостата и посадочным местом клапана. При изменении зазора путем вращения внутренней части клапана изменяется живое сечение воздухораспределителя, как изображено на рисунке ниже.

Косые линии на диаграмме обозначают данное значение S в мм. Например, при зазоре S=4 мм и расходе воздуха 10 м.куб. в час потеря давления будет 5 Па. Другой пример: при зазоре 22 мм и расходе воздуха 80 м.куб. в час потеря давления будет 10 Па.
